在LED显示屏产业蓬勃发展的当下，消费者对于显示效果、使用寿命以及产品稳定性的要求日益严苛。封装可靠性作为衡量LED显示屏质量的关键指标，直接影响着产品的市场竞争力。近年来，等离子清洗技术凭借其独特的优势，逐渐成为提升LED显示屏封装可靠性的重要手段。

封装可靠性：LED显示屏的“生命线”

LED显示屏的封装过程，犹如为LED芯片打造一座坚固的“城堡”，旨在保护芯片免受外界环境的侵害，同时确保芯片与外部电路之间实现高效、稳定的电气连接。封装可靠性涵盖多个方面，包括封装材料的粘结强度、密封性、耐热性以及抗湿性等。一旦封装环节出现问题，如封装层与芯片或基板之间出现剥离、裂缝，或者水分、杂质侵入封装内部，都可能导致LED芯片性能下降，出现亮度衰减、色彩失真甚至死灯等故障，严重影响显示屏的整体质量和寿命。

传统封装面临的困境

在传统的LED显示屏封装工艺中，基板和芯片表面往往会残留一些污染物，如油脂、氧化物、有机残留物等。这些污染物就像隐藏在封装结构中的“定时炸弹”，会严重削弱封装材料与基板、芯片之间的粘结力。例如，油脂的存在会阻碍封装材料与基板表面的充分接触，导致粘结不牢固；氧化物则会在界面处形成隔离层，影响电气连接的稳定性。此外，传统清洁方法如酒精擦拭、超声波清洗等，虽然能在一定程度上去除表面污染物，但往往存在清洁不彻底、易损伤基板和芯片表面等问题，难以满足高精度、高可靠性封装的要求。

等离子清洗：精准狙击封装隐患

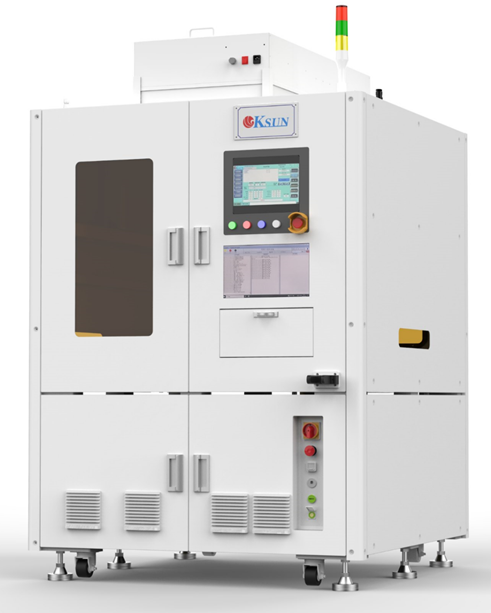

等离子清洗技术为解决上述问题提供了一种高效、环保的解决方案。它利用高频电场将气体激发成等离子体，这些等离子体富含高能量的离子、电子和自由基等活性粒子。当等离子体与LED显示屏的基板和芯片表面接触时，会发生一系列物理和化学反应。物理上，高能量的离子对表面进行轰击，能够去除表面的微小颗粒和附着物；化学上，活性粒子与表面的污染物发生化学反应，将其分解成易挥发的物质并去除。通过这种双重作用，等离子清洗能够彻底清洁基板和芯片表面，去除那些传统方法难以清除的顽固污染物，为后续的封装工艺提供一个干净、活性高的表面。

提升封装可靠性的多维度体现

（一）增强粘结强度

清洁后的表面由于去除了污染物和氧化物，暴露出新鲜的基底材料，大大增加了封装材料与基板、芯片之间的接触面积。同时，等离子清洗过程中可能会在表面引入一些极性基团，这些基团能够与封装材料中的化学键发生相互作用，形成更牢固的化学键合。实验数据显示，经过等离子清洗处理的LED显示屏，其封装层与基板之间的粘结强度可提高30% - 50%，有效降低了封装层脱落的风险。

（二）优化电气连接

在LED显示屏中，良好的电气连接是确保芯片正常发光的关键。等离子清洗能够去除芯片电极和基板引线表面的氧化物和杂质，降低接触电阻，提高电气连接的稳定性和可靠性。这对于减少信号传输过程中的损耗、降低发热量以及提高显示屏的整体性能具有重要意义。

（三）增强密封性能

封装层的密封性能直接关系到LED显示屏在恶劣环境下的使用寿命。等离子清洗通过改善基板和芯片表面的润湿性，使封装材料能够更好地填充和包裹芯片，减少封装层与基板之间的缝隙和气泡。这有助于提高封装层的密封性，防止水分、氧气等有害物质侵入，从而延长LED芯片的使用寿命。
