在消费电子、光学器件等行业的迅猛发展中，AR/AF镀膜技术凭借其卓越的光学性能与抗污特性，成为提升产品竞争力的核心要素。然而，传统镀膜前处理工艺常因表面清洁度不足、表面能不匹配等问题，导致镀膜层附着力差、均匀性低，严重影响产品良率。等离子清洗机通过等离子体轰击与化学反应的协同作用，可实现分子级清洁与表面改性，为AR/AF镀膜提供理想基底。

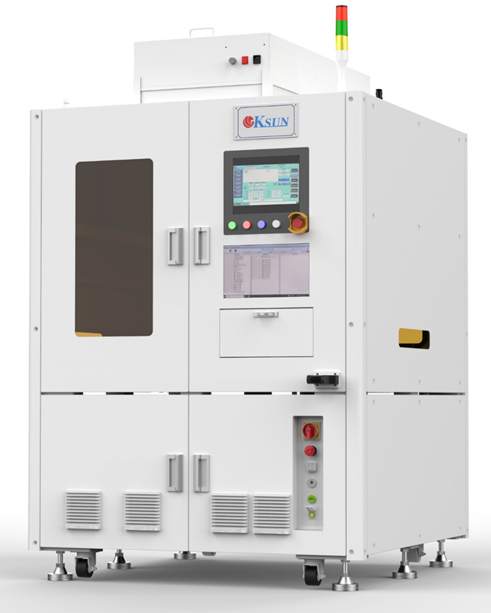

等离子清洗机技术原理与AR/AF镀膜前处理需求
等离子清洗机通过在真空环境下施加高频电场，使工作气体（如Ar、O₂、N₂等）电离生成等离子体。等离子体中的高能电子、离子与自由基通过以下机制实现表面处理：
物理轰击：高能粒子撞击基材表面，破坏污染物分子键，使其脱离表面；
化学反应：活性自由基与污染物发生氧化、还原反应，生成挥发性气体被真空系统抽离；
表面活化：引入极性基团（如羟基、羧基），提升表面能，增强镀膜层附着力。
AR/AF镀膜前处理的核心需求包括：
超洁净表面：去除油脂、指纹、氧化物等污染物，避免镀膜层缺陷；
表面能匹配：提升基材表面能，促进镀膜材料均匀铺展；
无损伤处理：避免高温、强酸碱等传统工艺对基材的腐蚀与变形。
等离子清洗机在AR/AF镀膜前处理中的应用优势
1. 分子级清洁，提升镀膜均匀性
传统清洗工艺难以彻底清除纳米级污染物，而等离子清洗机可去除低至3nm的有机物残留。例如，在玻璃基板AR镀膜前处理中，等离子清洗可将表面接触角从60°以上降低至20°以下，显著提升镀膜层的均匀性与透光率。
2. 表面改性，增强镀膜附着力
通过调控等离子体参数（气体种类、功率、处理时间），可定制基材表面粗糙度与极性。例如，在PET薄膜AF镀膜前处理中，采用Ar/O₂混合气体等离子体处理，可使表面能提升至72mN/m以上，确保AF涂层与基材的牢固结合。
3. 环保高效，降低生产成本
等离子清洗无需化学试剂，避免废水处理成本；低温处理（通常＜100℃）避免基材热变形，尤其适用于柔性基材（如UTG）。以某手机盖板生产线为例，引入等离子清洗机后，镀膜不良率从8%降至2%，同时减少化学清洗剂消耗量达90%。
4. 兼容性强，适配多元材料
等离子清洗机可处理金属、玻璃、塑料、陶瓷等多种基材。例如，在3D曲面玻璃AF镀膜前处理中，采用射流型等离子体清洗技术，可实现曲面区域的无死角处理，提升产品良率。
应用与提升
1. 智能手机盖板AF镀膜
某厂商采用大气压等离子清洗机处理手机盖板，将AF涂层与玻璃的附着力从3B提升至5B（ASTM D3359标准），耐磨性测试通过1000次钢丝绒摩擦，显著提升产品抗污性能。
2. 光学镜头AR镀膜
在车载镜头AR镀膜前处理中，等离子清洗技术将镀膜层反射率从1.2%降低至0.8%，同时减少因污染物导致的散射点，提升镜头成像质量。
3. 柔性显示屏UTG基板
针对折叠屏手机UTG基板，等离子清洗机通过低温处理与表面改性，将ITO镀膜电阻率降低15%，延长折叠寿命至30万次以上。
